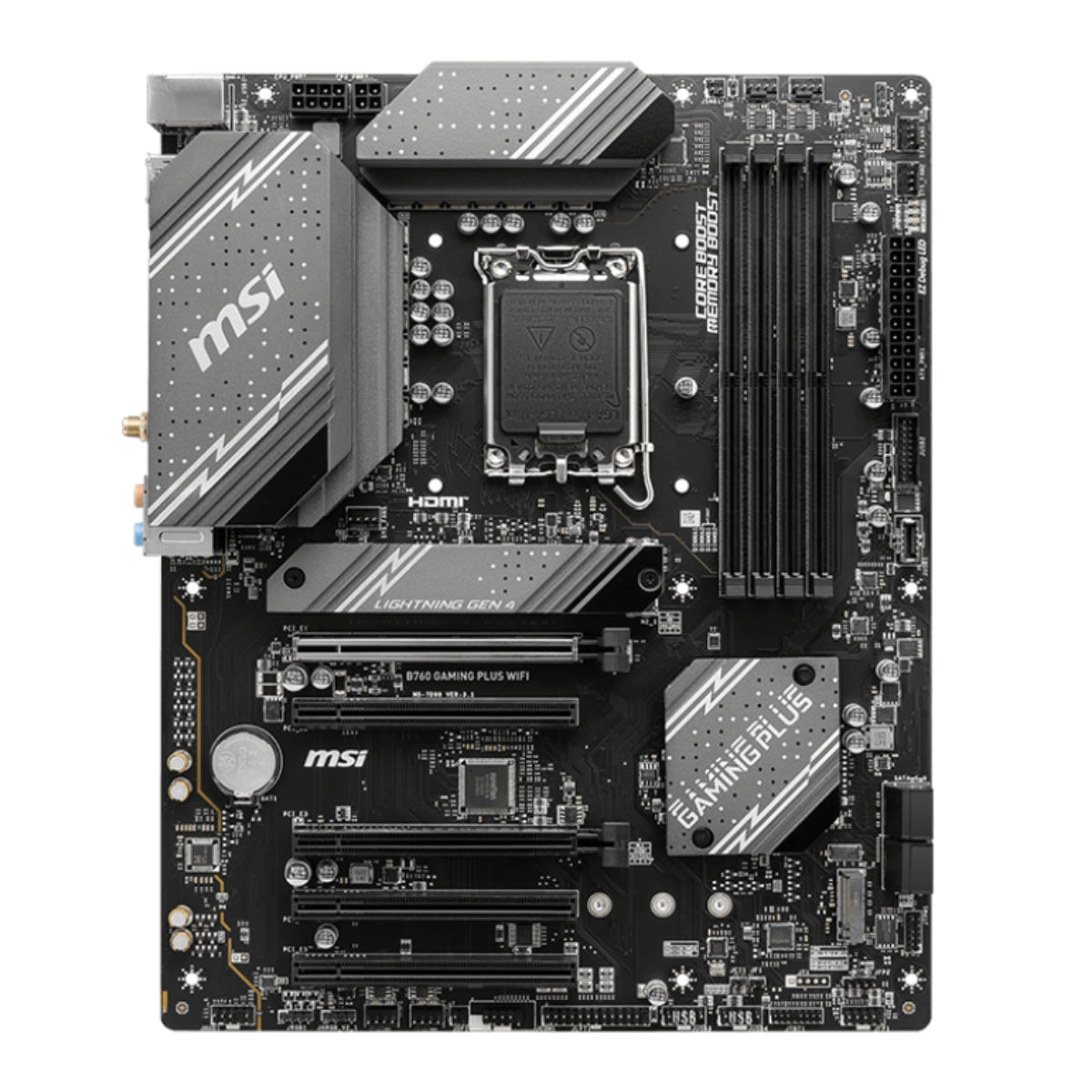

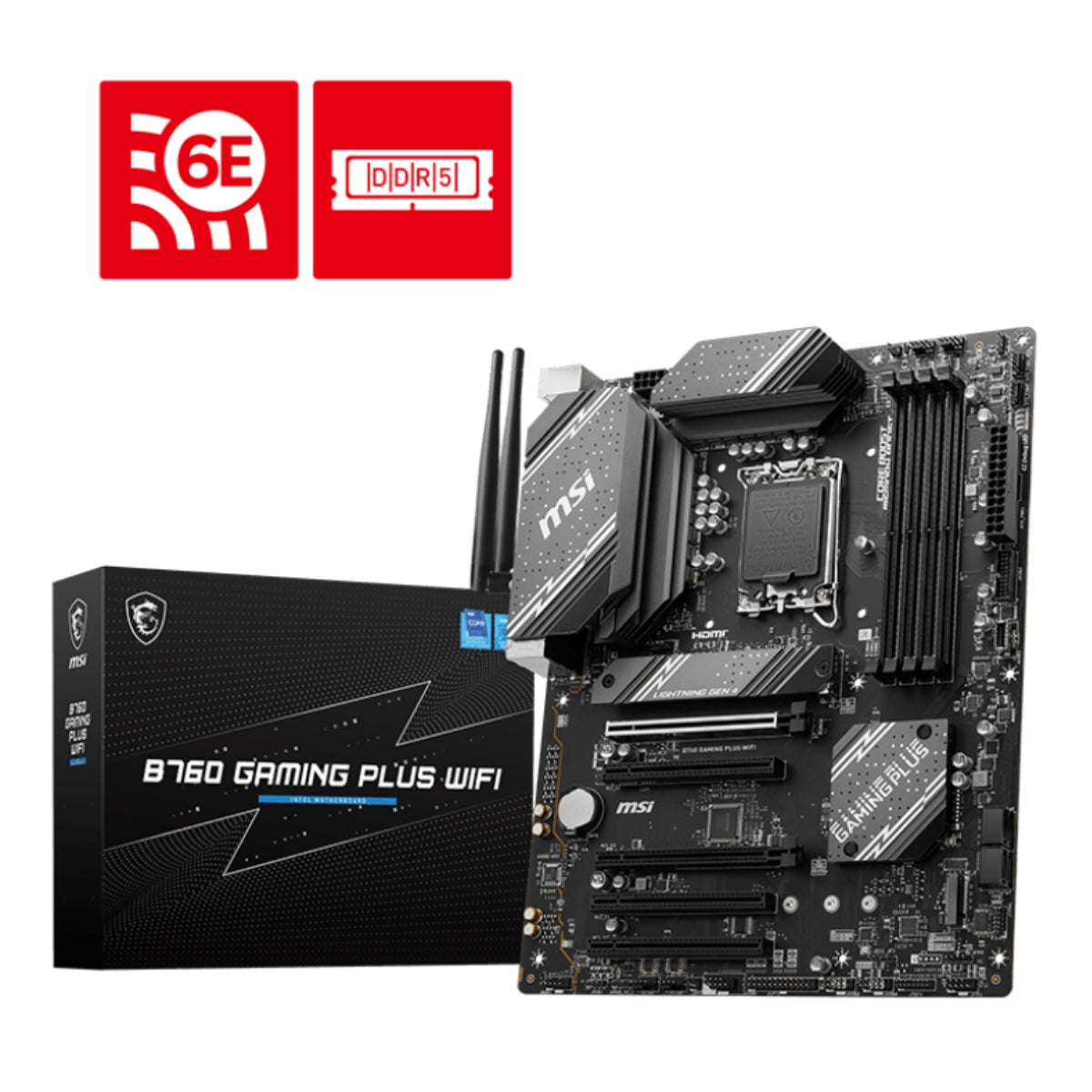

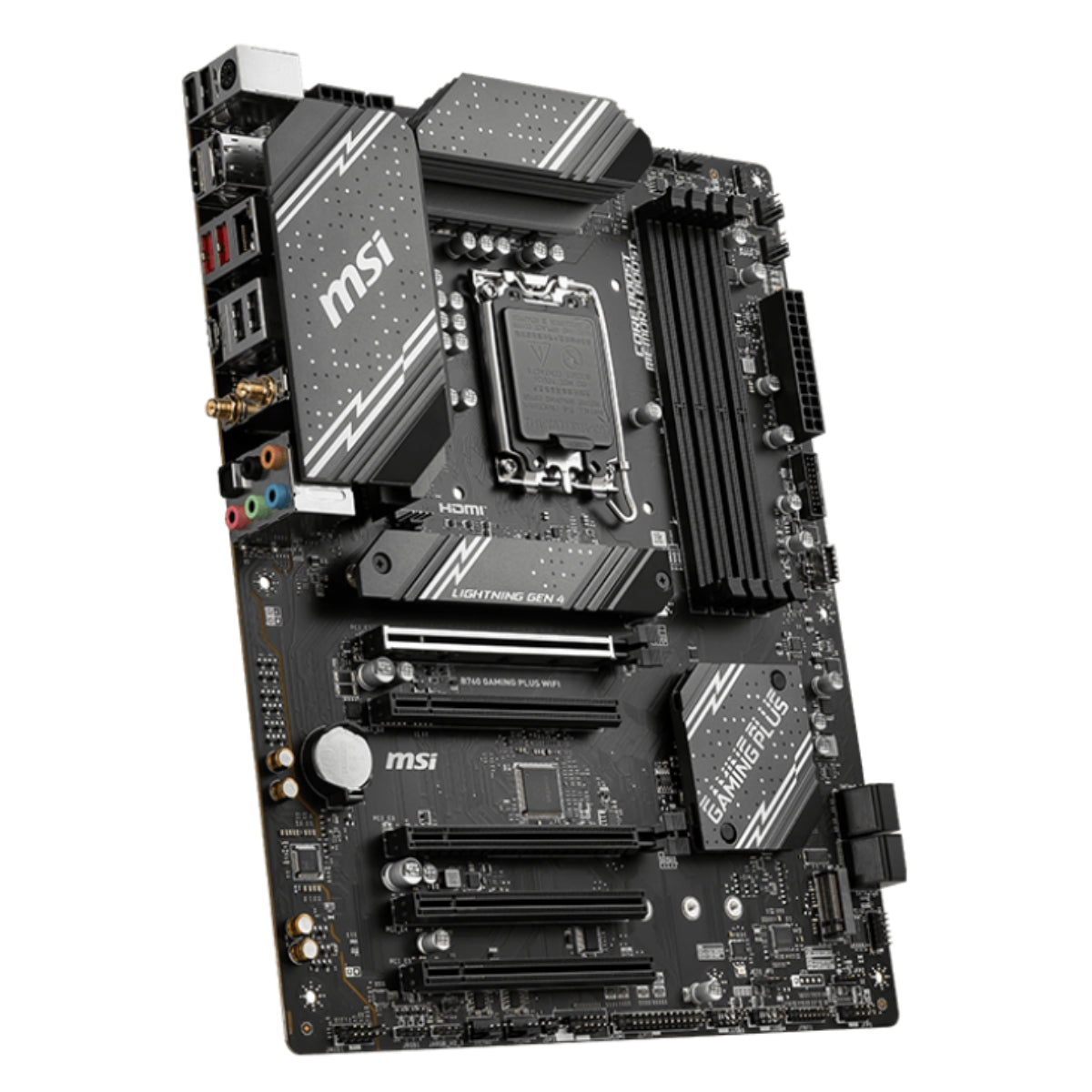

لوحة أم MSI B760 Gaming Plus WIFI DDR5 ATX LGA 1700 Socket، شريحة Intel B760، وضع القناة المزدوجة، Intel Wi-Fi 6E، 5 فتحات PCI-E x16، 2 فتحة تخزين M.2

مجموعة الشرائح:إنتل B760

وحدة المعالجة المركزية:يدعم معالجات Intel Core من الجيل الرابع عشر والثالث عشر والثاني عشر، ومعالجات Intel Pentium Gold وCeleron LGA 1700

ذاكرة:

• 4x DDR5، الحد الأقصى لسعة الذاكرة 256 جيجابايت
• دعم الذاكرة DDR5 6800+(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) ميجاهرتز
• الحد الأقصى لتردد رفع تردد التشغيل:
• • 1DPC 1R أقصى سرعة تصل إلى 6800+ ميجاهرتز
• • 1DPC 2R أقصى سرعة تصل إلى 6400+ ميجا هرتز
• • 2DPC 1R أقصى سرعة تصل إلى 6000+ ميجا هرتز
• • 2DPC 2R أقصى سرعة تصل إلى 5600+ ميجا هرتز
• يدعم Intel XMP 3.0 OC
• يدعم وضع القناة المزدوجة للتحكم المزدوج
• يدعم الذاكرة غير المخزنة وغير المجهزة بنظام ECC

الرسومات على متن الطائرة:

• 1 × منفذ HDMI
• يدعم HDMI 2.1 مع HDR، دقة قصوى تبلغ 4K 60Hz
• 1 × منفذ عرض
• يدعم DP 1.4، أقصى دقة 4K 60Hz
• متوفر فقط للمعالجات المزودة ببطاقة رسومات مدمجة. قد تختلف مواصفات الرسومات حسب وحدة المعالجة المركزية المُثبّتة.

فتحة:

• 5 فتحات PCI-E x16
• يدعم PCI_E1 Gen PCIe 4.0 ما يصل إلى x16 (من وحدة المعالجة المركزية)
• يدعم PCI_E2 Gen PCIe 3.0 ما يصل إلى x1 (من مجموعة الشرائح)
• يدعم PCI_E3 Gen PCIe 4.0 ما يصل إلى x4 (من مجموعة الشرائح)
• يدعم PCI_E4 Gen PCIe 3.0 ما يصل إلى x1 (من مجموعة الشرائح)
• يدعم PCI_E5 Gen PCIe 3.0 ما يصل إلى x1 (من مجموعة الشرائح)

صوتي:

• برنامج ترميز Realtek ALC897
• صوت عالي الدقة 7.1 قناة
• يدعم إخراج S/PDIF

تخزين:

• 2x M.2
• يدعم مصدر M.2_1 (من وحدة المعالجة المركزية) ما يصل إلى PCIe 4.0 x4، ويدعم أجهزة 22110/2280/2260/2242
• يدعم مصدر M.2_2 (من مجموعة الشرائح) ما يصل إلى وضع PCIe 4.0 x4 / SATA، ويدعم أجهزة 2280/2260/2242
• 4x SATA 6G
• لن يكون SATA8 متاحًا عند تثبيت M.2 SATA SSD في فتحة M2_2.

غارة:

يدعم RAID 0 وRAID 1 وRAID 5 وRAID 10 لأجهزة تخزين SATA

USB:

• 4 منافذ USB 2.0 (خلفية)
• 4 منافذ USB 2.0 (أمامية)
• 2x USB 5Gbps Type A (أمامي)
• 1x USB 5Gbps Type C (أمامي)
• 2x USB 10Gbps Type A (خلفي)
• 1x USB 10Gbps Type C (خلفي)

الشبكة المحلية:شبكة محلية Realtek RTL8125BG 2.5G

الإدخال/الإخراج الداخلي:

• 1x موصل طاقة (ATX_PWR)
• 2x موصل الطاقة (CPU_PWR)
• مروحة وحدة المعالجة المركزية 1x
• 1 × مروحة مضخة
• 5x مروحة النظام
• 2x اللوحة الأمامية (JFP)
• 1x اختراق الهيكل (JCI)
• 1x صوت أمامي (JAUD)
• 1 × منفذ طابعة (JLPT)
• 1x منفذ اتصال (JCOM)
• موصل LED RGB V2 قابل للعنونة (JARGB_V2)
• 1x موصل LED RGB (JRGB)
• 1 × رأس دبوس TPM (يدعم TPM 2.0)
• 4 منافذ USB 2.0
• 2x منافذ USB من النوع A بسرعة 5 جيجابت في الثانية
• 1 × منافذ USB من النوع C بسرعة 5 جيجابت في الثانية

شبكة LAN اللاسلكية والبلوتوث:

• إنتل واي فاي 6E
• تم تثبيت وحدة الاتصال اللاسلكي مسبقًا في فتحة M.2 (Key-E)
• يدعم MU-MIMO TX/RX، 2.4 جيجاهرتز / 5 جيجاهرتز / 6 جيجاهرتز (160 ميجاهرتز) حتى 2.4 جيجابت في الثانية
• يدعم 802.11 a/ b/ g/ n/ ac/ ax
• يدعم بلوتوث 5.3، FIPS، FISMA
• قد يعتمد Wi-Fi 6E 6GHz على لوائح كل بلد وسيكون جاهزًا في Windows 11.
• سيكون Bluetooth 5.3 جاهزًا في Windows 10 build 21H1 وWindows 11.

ميزة LED:4 مصابيح LED لتصحيح الأخطاء EZ

منافذ اللوحة الخلفية:

• لوحة المفاتيح / الماوس
• منفذ العرض
• شبكة محلية 2.5 جيجا
• يو إس بي 2.0
• واي فاي / بلوتوث
• موصلات الصوت
• يو إس بي 2.0
• منفذ HDMI
• USB 3.2 الجيل الثاني بسرعة 10 جيجابت في الثانية (النوع A)
• USB 3.2 الجيل الثاني بسرعة 10 جيجابت في الثانية (النوع C)
• مخرج S/PDIF

نظام التشغيل:دعم لنظامي التشغيل Windows 11 64 بت وWindows 10 64 بت

محتوى الصندوق

• معلومات PCB ATX
• 243.84 مم × 304.8 مم
